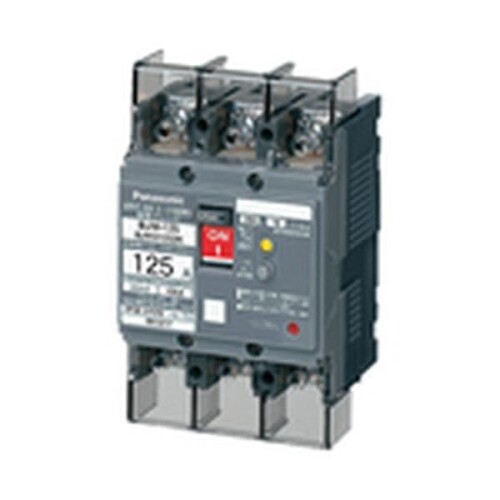

パナソニック(Panasonic) 短絡ブレーカ BJW-125型 3P3E OC付 100A 100/200/500mA 原動機保護すること兼用 BJW31009K

パナソニック(Panasonic) 漏電ブレーカ BJW-125型 3P3E OC付 100A 100/200/500mA モータ保護兼用 BJW31009K





※高効率モータをご使用の場合は(メーカーごとにモータの始動電流が異なるため)モータ始動時にブレーカが動作し、使用できないことがあります。必ず、モータメーカーにモータの始動特性を確認の上、ご使用ください。

※逆接続可能。(ただし、150AFは逆接続不可)

※使用する電線は、定格電流値に適合するサイズを選定してください。

※線間絶縁抵抗測定は電線を外して行ってください。

■JIS協約形
■モータ保護兼用
■フレーム/型名:125AF(BJW-125)
■極数素子数:3P3E
■感度電流:100/200/500mA切替
■定格:100A 22kW
■相線式:3[ファイ]3W、1[ファイ]3W
■定格電圧
■遮断容量(sym):AC100-200V両用25kA
■動作時間:0.1秒以内
■漏電表示方式:機械式釦
■端子仕様:圧着端子用適合圧着端子(ニチフ製)38-8S(同梱)
■締付トルク:5.5～7.0N
■m
■同梱端子カバー:BCW31008125
■漏電センサの動作可能な電圧範囲:80～242V(定格電圧で使用している状態で発生する電圧変動に対して漏電センサが正常に動作する電圧範囲です。ブレーカは定格電圧でご使用ください。)
■
※高効率モータをご使用の場合は(メーカーごとにモータの始動電流が異なるため)モータ始動時にブレーカが動作し、使用できないことがあります。必ず、モータメーカーにモータの始動特性を確認の上、ご使用ください。
■
※逆接続可能。(ただし、150AFは逆接続不可)
■
※使用する電線は、定格電流値に適合するサイズを選定してください。
■
※線間絶縁抵抗測定は電線を外して行ってください。
■
※3Pを1[ファイ]3Wで使用する場合は、中極に中性線を接続してください。この場合、中性線の欠相保護はできません。
■
※雷サージ
■高調波(インバータなど)対応形です。インバータなどの周波数制御回路では、必ずインバータの一次側に設置してください。
■
※周波数制御回路(インバータなど)には、モータ保護用としては使用できません。配線保護用として、周波数制御回路の一次側に設置してください。
■
※モータ保護兼用はモータ定格電流に合わせてお使いください。
■
※過電流引外し方式の電磁式タイプは鉛直面に対して±10°以内に取付けてください(125AF)。
■
※裏面形(B)、埋込型(FP)が必要な場合は、BKW型、BKW-M型をご使用ください。
■
※DINレールは取付はできません。
商品コード20081611356商品名パナソニック(Panasonic) 漏電ブレーカ BJW-125型 3P3E OC付 100A 100/200/500mA モータ保護兼用 BJW31009K型番BJW31009Kカラー無※他モールでも併売しているため、タイミングによって在庫切れの可能性がございます。その際は、別途ご連絡させていただきます。
ブランド名:パナソニック(Panasonic)
メーカー型番:BJW31009K
